Venus机架式 6K-10KVA
发表日期：2017-05-05 17:44:48 浏览次数：次

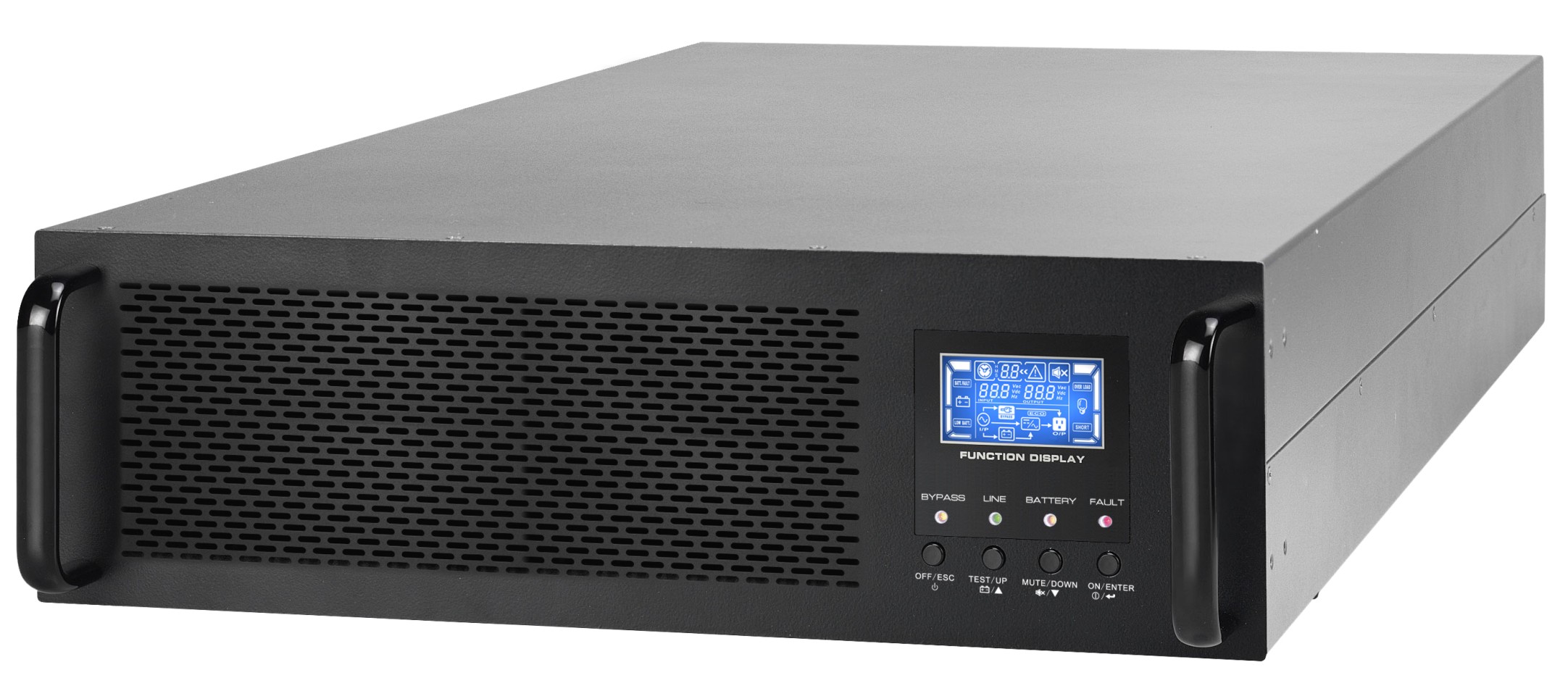

Winner Pro机架式 1K/2K/3K/6K/10K VA
Winner Pro Rack 1 K(S)/2K(S)/3K(S)
■ 真正实现在线双转换 微处理器控制确保高可靠性 输入功率因素校正 输出功率因素可达0.8 宽広市电输入范围（110 V - 300 V)
■ 高效的变频转换模式 ECO模式提供节能效果（仅限于1-3K机种） 兼容发电机
■ 长效机型充电电流达6A
|
机种
|
Winner Pro 1KR Winner Pro 2KR
|
Winner Pro 3KR
|
Winner Pro 6KR Winner Pro 10KR
|
|||
|
相位
|
单相接地
|
|||||
|
容量
|
1000 VA / 800 W 2000 VA /1600 W 3000 VA / 2400 W 6000 VA / 4800 W 10000 VA / 8000 W
|
|||||
|
输入
|
||||||
|
输入电压
|
100/110/115/120/127VAC 或 200/208/220/230/240VAC
|
208/220/230/240VAC
|
||||
|
电压范围
|
55-145 VAC 或 110-300 VAC 于 50% 负载 85-140 VAC 或 160-280 VAC 于 100% 负载
|
110-300 VAC ± 3% 于 50% 负载 176-300 VAC ± 3% 于 100% 负载
|
||||
|
频率范围
|
40 Hz ~70 Hz
|
46Hz ~ 54 Hz 或 56Hz ~ 64 Hz
|
||||
|
功率因数
|
^ 0.99 @ 100% 负载
|
|||||
|
输出
|
||||||
|
输出电压
|
100/110/115/120/127VAC 或 200/208/220/230/240VAC
|
208/220/230/240VAC
|
||||
|
电压范围（电池模式）
|
± 1%
|
± 1%
|
||||
|
频率范围（同步校正范围）
|
47~ 53 Hz 或 57 ~ 63 Hz
|
46Hz ~ 54 Hz 或 56Hz ~ 64 Hz
|
||||
|
频率范围（电池模式）
|
50 Hz ± 0.25 Hz 或 60Hz ± 0.3 Hz
|
50 Hz ± 0.1 Hz 或 60 Hz ± 0.1 Hz
|
||||
|
浪涌比率
|
3:1
|
|||||
|
频率范围（电池模式）
|
^ 3 % THD (线性负载）， ^ 6 % THD (非线性负载）
|
^ 3 % THD (线性负载）， ^ 5 % THD (非线性负载）
|
||||
|
转换时间
|
交流至直流
|
无
|
0ms
|
|||
|
逆变至旁路
|
4 ms (标准条件下）
|
0ms
|
||||
|
波形（电池模式）
|
纯正弦波
|
|||||
|
效率
|
||||||
|
市电模式
|
88%
|
89%
|
90%
|
92%
|
93%
|
|
|
电池模式
|
83%
|
87%
|
88%
|
90%
|
91%
|
|
|
电池
|
||||||
|
标机
|
电池型号
|
12 V / 9 AH
|
12 V / 9 AH
|
12 V / 9 AH
|
12 V / 9 AH 12 V / 9 AH
|
|
|
数量
|
2
|
4
|
6
|
16颗
|
||
|
标准充电时间
|
4小时充至90%
|
9小时充至90%
|
||||
|
最大充电电流
|
1.0A(最大）
|
预设:1.0 A ± 10%,最大.:2.0A ± 10%
|
||||
|
充电电压
|
27.4VDC ± 1% 54.7 VDC ±1% 82.1 VDC ±1%
|
218.4 VDC ± 1%
|
||||
|
长效机
|
电池型号
|
取决于申请商
|
取决于申请商
|
|||
|
数量
|
2 3 4 6 8 6 8
|
16 ~ 20颗（可調整）
|
||||
|
最大充电电流
|
1.0A/2.0A/4.0A/6.0 A
|
1A/2A/4A/6A (可調整，6A仅适用于16颗）
|
||||
|
充电电压
|
27.4VDC ± 41.0VDC ± 1% 1%
|
54.7 VDC 82.1 VDC 109.4VDC ±1% ±1% ±1%
|
82.1 VDC 109.4VDC ±1% ±1%
|
218.4 VDC ± 1%(基于16 颗）
|
||
|
显示说明
|
||||||
|
LCD显示
|
负载大小，电池容量,市电模式,电池模式，旁路模式,故障指示
|
|||||
|
警告声音
|
||||||
|
电池模式
|
每4秒响一声
|
|||||
|
电池电量低
|
每1秒响一声
|
|||||
|
过载
|
每1秒响一声
|
|||||
|
错误
|
连续鸣响
|
|||||
|
物理性能
|
||||||
|
标机
|
尺寸,深X宽X高（mm)
|
310 x 438 x 88
|
410 x 438 x 88
|
630 x 438 x 88
|
主机:500x438x88 [2U] 电池套件：
668 x 438 x 88 [2U]
|
主机:580x438x133 [3U] 电池套件： 668x438x88 [2U]
|
|
净重（公斤）
|
12
|
19
|
29.3
|
主机：15 电池套件：48
|
主机：18电池套件：48
|
|
|
长效机*
|
尺寸,深X宽X高（mm)
|
310 x 438 x 88
|
410 x 438 x 88
|
500 x 438 x 88 [2U]
|
580 x 438 x133 [3U]
|
|
|
净重（公斤）
|
9
|
12 14.2
|
15
|
18
|
||
|
使用环境
|
||||||
|
湿度
|
相对湿度20-90 %且溫度0- 40° C (不结露）
|
相对湿度0-95 %且溫度0- 40° C (不结露）
|
||||
|
矂音
|
少于50dBA @ 1米
|
少于55dBA @ 1米 少于58dBA @ 1米
|
||||
|
控制管理
|
||||||
|
智能 RS-232 / USB
|
支持 Windows® 2000/2003/XP/Vista/2008, Windows® 7/8, Linux, Unix 和 MAC
|
|||||
|
可选SNMP
|
电源管理支持SNMP管理与网络管理
|
|||||
*当UPS设为恒压恒频模式时，输出功率会降额40%，当UPS的输出电压设为208VAC时，输出功率会降额10%。
**当内部电池数量改为16-19颗时，机器会依照底下公式降额输出功率：P=Prating X (N/20 x 100%)。
***若机器被安装在超过海抜1000公尺的地方时，每升高100公尺,输出功率会降额1%。
现行产品规格若有变更不再另行通知 4
